Ingénierie technique

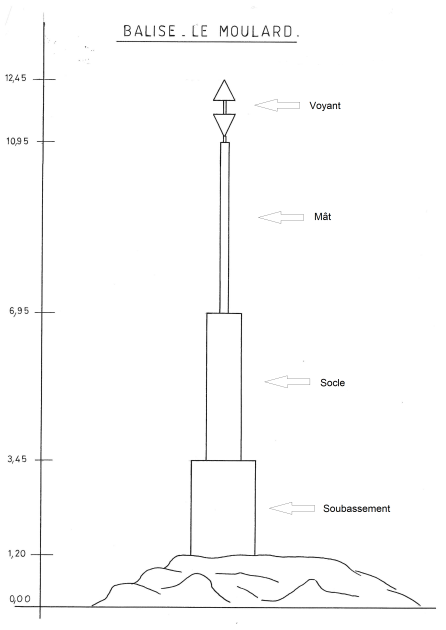

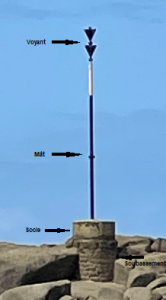

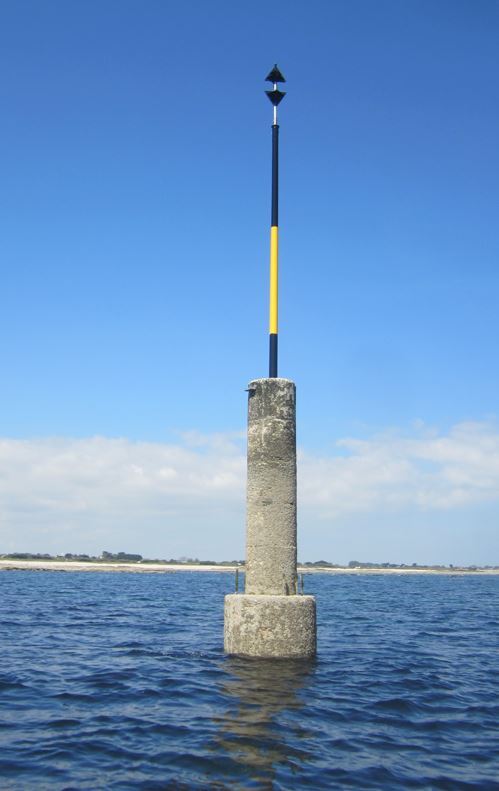

Un espar peut être composé de trois éléments :

• Le soubassement : partie inférieure de l’aide qui permet d’obtenir une surface plane et de diffuser les efforts dans le sol,

• Le socle : partie qui assure une stabilité et permet un rehaussement,

• Le mât : Composé d’un pieu, d’une perche ou d’un tube et sur laquelle est apposée la marque de jour (couleur + voyant).

La tourelle se situe en général sur un rocher isolé en mer ou sur un haut fond. Elle est destinée à être vue de loin et possède à cet effet des dimensions relativement importantes.

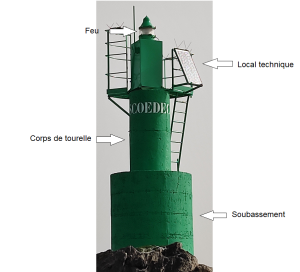

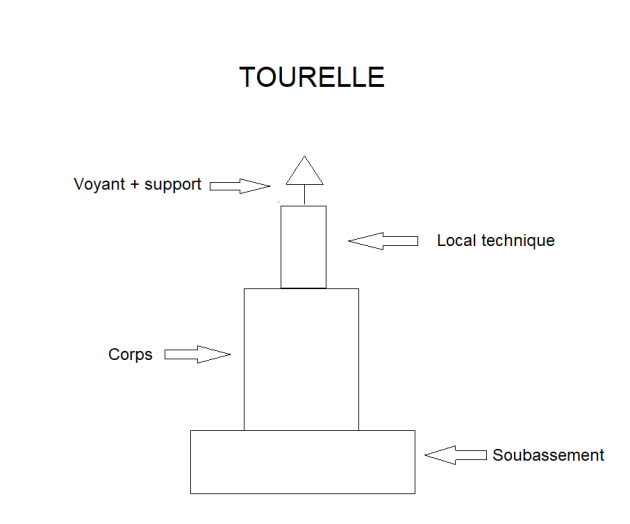

Une tourelle peut être composée de quatre éléments :

• Le soubassement : partie inférieure de l’aide qui permet d’obtenir une surface plane et de diffuser les efforts dans le sol,

• Le corps de la tourelle : partie qui assure la stabilité et sur laquelle est apposée la marque de jour (couleur),

• Le local technique : si la tourelle est pourvue de parties actives, cette partie abrite les équipements,

• Le support : partie qui supporte le voyant, le feu ou tout autres équipements.

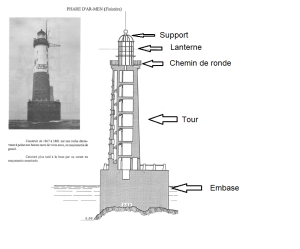

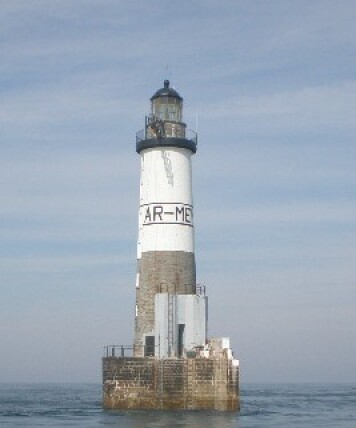

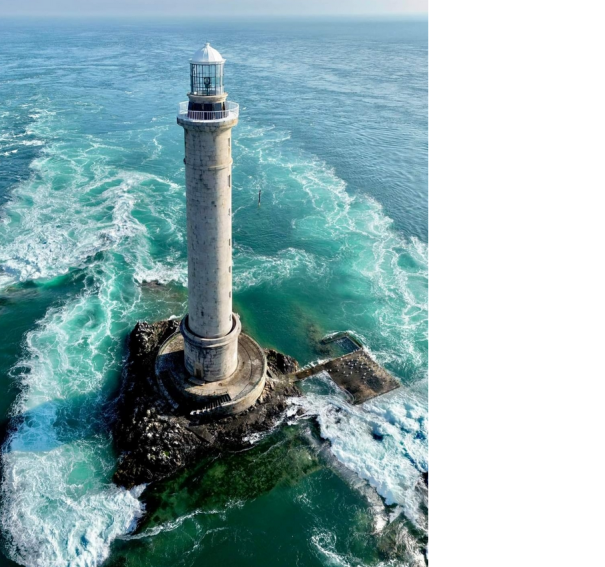

Un feu peut être composé de six éléments :

• Le soubassement : partie relativement peu épaisse à l'interface entre le sol et l'embase permettant d'obtenir une surface plane pour ériger l'embase et de diffuser au mieux les efforts de la structure dans le sol ;

• L’embase : partie pleine au pied de l’ouvrage qui assure par sa masse la stabilité de l’ouvrage. Elle peut également servir d’accès à marée basse. La limite entre le soubassement et l’embase est souvent difficile à déterminer ;

• La tour : partie qui comporte l’escalier qui mène à la lanterne,

• Le chemin de ronde : c’est un élément d'architecture consistant en une voie de circulation en position sommitale ;

• La lanterne : partie abritant l’optique,

• Le support : partie qui supporte les autres équipements du feu tels qu’un aérogénérateur, une antenne ….

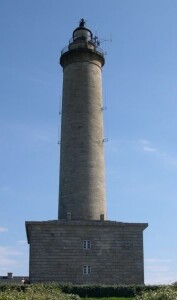

Le phare de l’île de Batz
