Bathymétrie et sondes

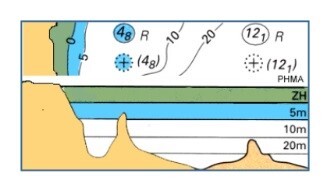

Les valeurs des sondes sont données sur les cartes marines par rapport au zéro hydrographique.
Les isobathes sont données pour les sondes 0m, 5m, 10m, 20m, 30m … selon les cartes marines et leur échelle.
La couleur bistre représente sur les cartes marines la partie terrestre qui est toujours émergée. On ne trouvera donc pas de sondes sur ces parties de la carte mais les altitudes.
Les zones vertes, entre les parties bistres et l’isobathe 0, est l’estran. C’est la partie qui est alternativement couverte et découverte selon les marées.
Les zones où il y a toujours de l’eau sont diversement colorées selon la profondeur. Les couleurs vont du bleu foncé au blanc en passant par le bleu clair. Cela va dépendre des profondeurs trouvées sur zone mais également de l’échelle de la carte.

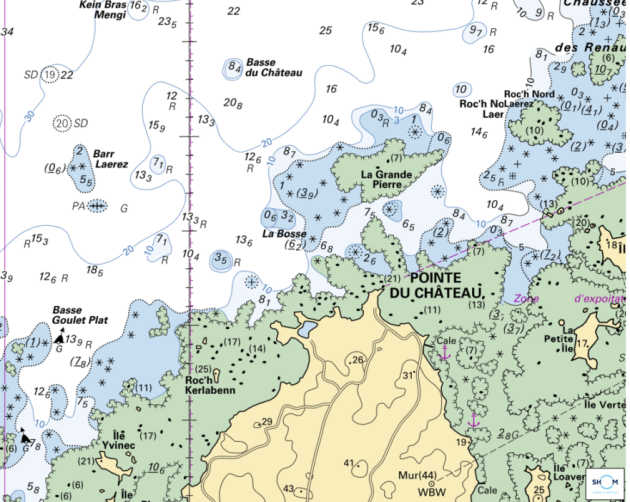

Exemple :
De l’isobathe 0 à l’isobathe 5 bleu foncé,
De l’isobathe 5 à l’isobathe 10 bleu clair,
Et au-delà de l’isobathe 10 blanc.

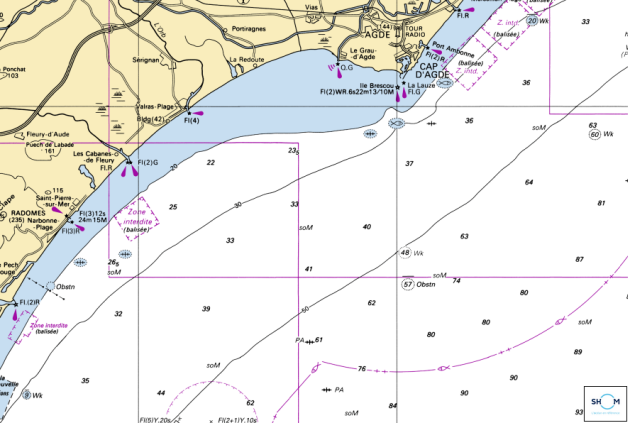

Exemple :
De l’isobathe 0 à l’isobathe 20 bleu foncé,
Et au-delà de l’isobathe 20 blanc.

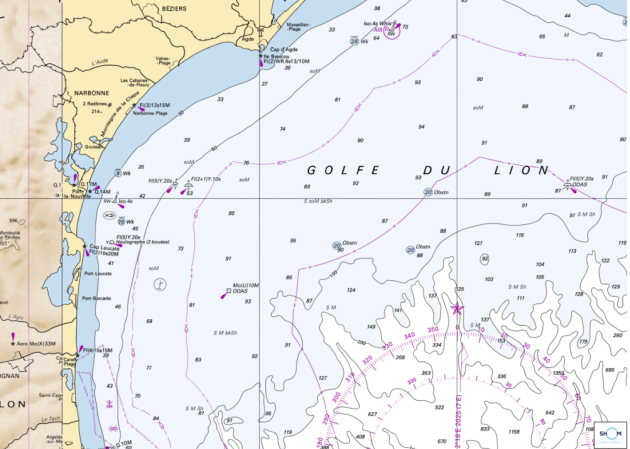

Exemple :
Pour la même zone que l’exemple 2 mais avec une carte à plus petite échelle.
De l’isobathe 0 à l’isobathe 30 bleu foncé,
De l’isobathe 30 à l’isobathe 200 bleu clair,
Et au-delà de l’isobathe 200 blanc

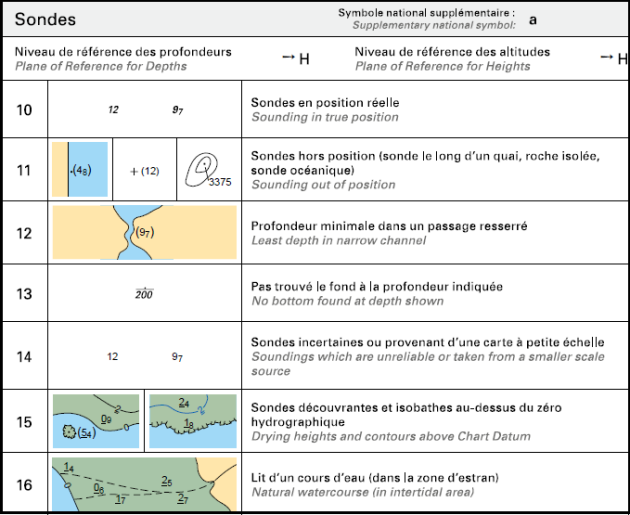

Les sondes sont représentées de différentes manières selon les informations qu’elles donnent.
Par exemple :
Une sonde indiquée en italique représente la sonde à sa position réelle
Une sonde indiquée entre parenthèses indique une sonde hors position
Une sonde indiquée en caractère droit représente une sonde incertaine ou pouvant provenir d’une carte à plus petite échelle
Une sonde soulignée représente une sonde découvrante
….
Il est à noter que la sonde est écrite avec le chiffre des décimales en sous exposé : 97 = 9,7
